MMDVM-Relais

DB0OL 70cm MMDVM-Multimode (D-StAR + DMR):

Aufgebaut am 16.11.2014

Inbetriebnahme:10.02.2015

MMDVM Inbetriebnahme: 14.12.2018


Sendefrequenz: 438,375 Mhz -7,6 Mhz Shift

Kanal:RU 670

Modulation D-STAR: 0.5-GMSK (FDMA)

Modulation DMR: 4-FSK (TDMA)

Bandbreite D-STAR: 6,25 KHz

Bandbreite DMR: 12,5 KHz


Antenne: Kathrein Vertikalantenne

Polarisation: Vertikal

Antennenlänge: 4,80 Meter

Gewinn: ca. 9 dB

Kabellänge: ca. 20 Meter Kabeltyp: Cellflex

Antennenhöhe: ca. 75 Meter über Grund

Transceiver: Motorola GM-1200

Empfänger : Kenwood TK-8180E


Strahlungsleistung: 15 Watt

Antennenweiche: Procom

Empfangsvorverstärker: ca. 12 dB

Abschaltung: via Handy mit DTMF oder per SMS

Modem: STM32_DVM_USB mit 32bit STM32 Prozessor


Gatewayrechner: Raspberry Pi 3B


Arbeitspeicher 1 GB


Flashspeicher 16 Gb

Betriebssystem PI-Star (Linux)


Software: PI-Star mit ircDDB Gateway + Timeserver für Uhrzeit / Linkansagen und MMDVMHost


Datenverbindung über das Hamnet




Für den Betrieb über MMDVM-Multimode Repeater sind ein paar Besonderheiten zu beachten:

Der Repeater ist in D-STAR und DMR ansprechbar.

Ist eine der Betriebsarten in Verwendung, so kann die andere Betriebsart erst nach Ablauf von

ca. 40 Sekunden nach Ende des QSO angesprochen werden.

Erkennen kann man die aktuelle Verwendung der anderen Betriebsart, wenn man in seinem Funkgerät zwar Signale des Repeaters empfängt, aber nichts hört.

Service D-STAR: ircddb (DCS, CCS, DPlus, DPRS)

Service DMR TS1: TS1 ist nicht fest verbunden TG262 (Deutschland) und andere können entsprechend dynamisch "gebucht" werden.

Service DMR TS2: TG4003 (Elbe-Weser) ist verbunden und andere Reflektoren können gelinkt werden. Nach 10 Min. inaktivitaet Rücksprung auf 4003. Auch Brandmeister TG`s können hier dynamisch gebucht werden, sind bei  nichtaktivität aber nur 20 sec. aktiv.




Relaisverantwortlicher: Eike, DL3IKE

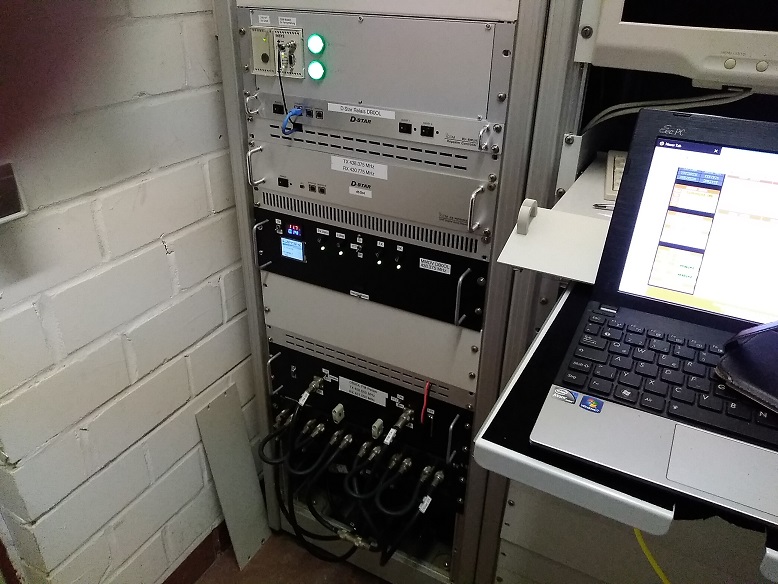

Die Relaiseinschübe mit der GSM-Fernsteuerung

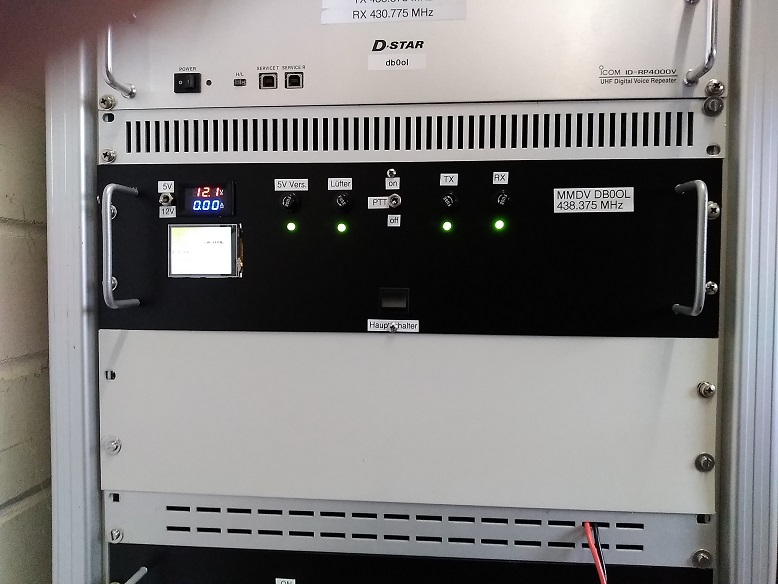

Der MMDVM Relaiseinschub

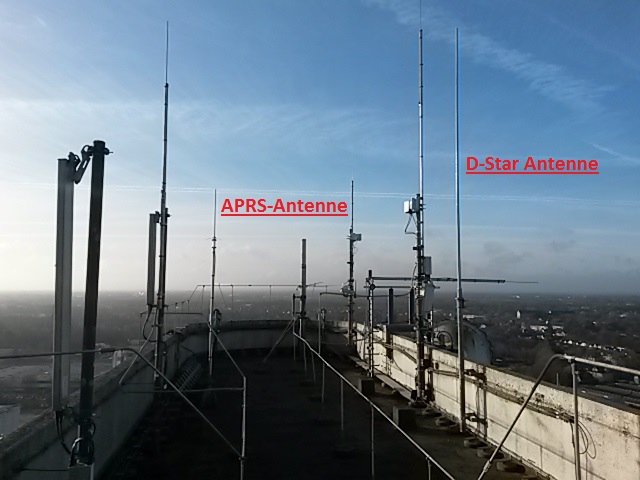

Blick auf das “Antennendeck”
