10M Relais

10M FM Relais DB0OL

Aufbau und Inbetriebnahme: 11.01.2020

Frequenz: 29.640 Mhz -0,1

TX: Standort AGRAVIS Silo (JO43cd)

Ausgangsleistung: ca. 70 Watt

Antenne: Vertikal Halbwelle  Höhe ca. 75m über NN

RX: Standort Sager Schweiz bei DB0PDF (JO42cw)

Antenne: Vertikal Halbwelle Höhe ca. 85m über NN

Auftastung: 1750 Hz Rufton, DTMF *, CTCSS Subton 123 Hz, Haltezeit ca. 8 Sec.

Die Trägertastung ist momentan abgeschaltet !

Bei Überreichweiten wird die Trägertastung vorrübergehend abgeschaltet!!

Mit DTMF 1# ist eine Papageifunktion aufrufbar zur Modulationskontrolle, Abschaltung mit DTMF #

CW Bake mit Call und Locator alle 15 Min. zur vollen Stunde Uhrzeitansage

Kopplung RX/TX über eigene 5Ghz HamNetverbindung

Der RX ist über eine Voter Funktion angebunden dies ermöglicht es uns später evtl. auch noch weitere Empfänger

anzubinden.



!!! Wer unsere Arbeit durch eine kleine Spende unterstützen möchte, kann dieses gerne mit dem Bezahldienst “PayPal” tun.!!!

!!! Die Emailadresse für eine PayPalüberweisung ist “ db0ol.gmx.de “                                                                                   !!!

!!! Sollte eine PayPal Überweisung nicht möglich sein, bitte die Kontoverbindung bei DL3IKE ( Eike) per Mail erfragen.     !!!

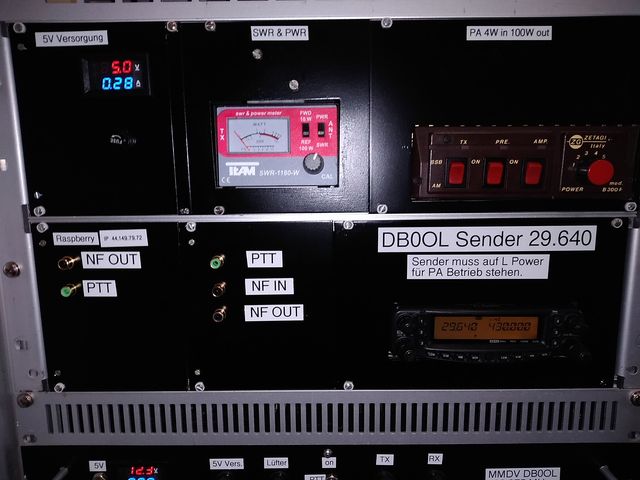

Der TX auf dem AGRAVIS Silo

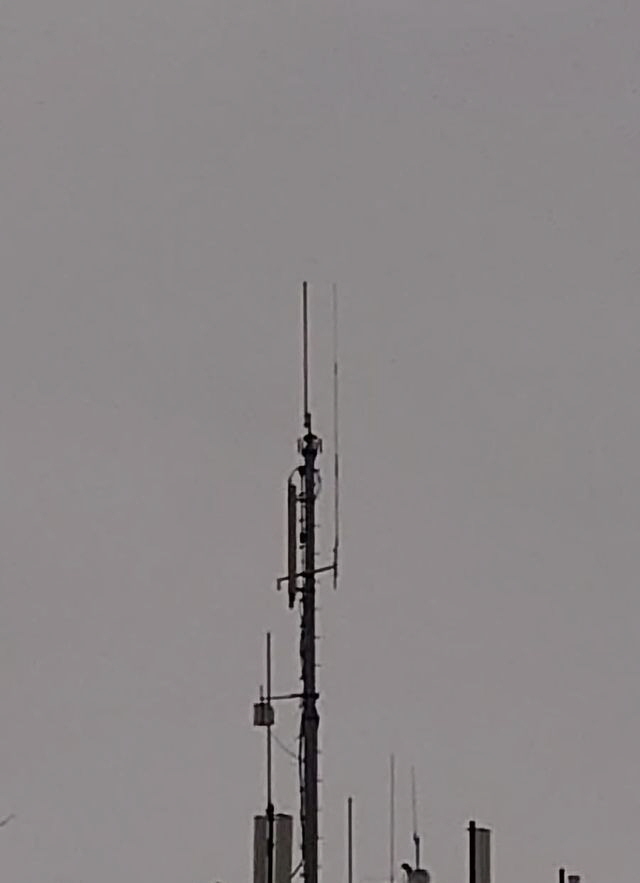

Die TX Antenne auf dem Silo

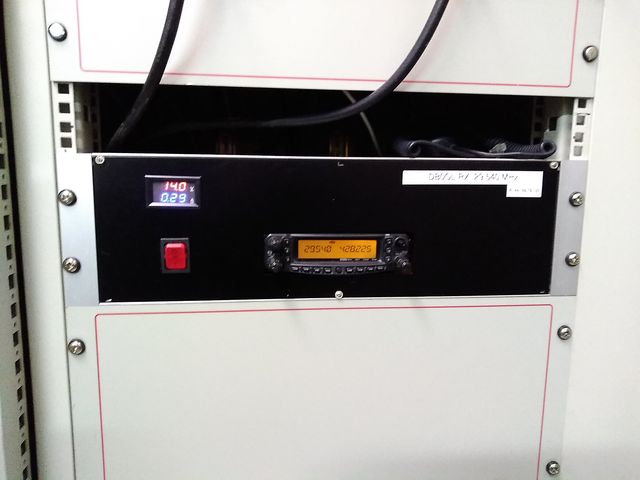

Der RX bei DB0PDF

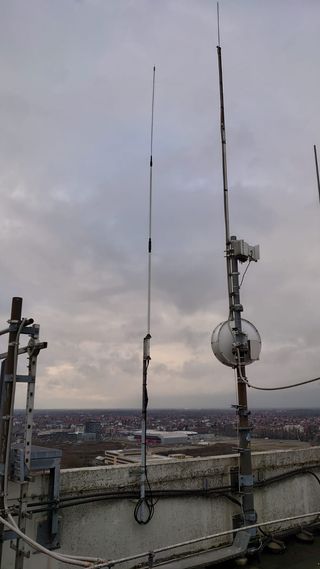

Die RX Antenne bei DB0PDF in Sage auf dem Turm obenrechts
